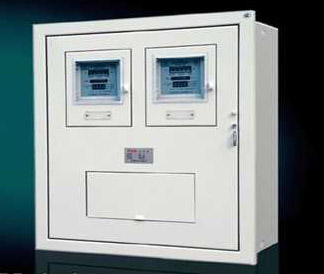

电表箱XRB101-01
产品简介
产品简介: XRB101-01系列电表箱是北京一户一工程的定型产品,内装磁卡表、表前隔离和表后自动开关。产品中磁卡表可装1-4个,适用于工矿宾馆、学校、民用住宅等用户的用电计量。分
订购热线:0351-7825538 13546340555
产品介绍
产品简介:
XRB101-01系列电表箱是北京一户一工程的定型产品,内装磁卡表、表前隔离和表后自动开关。产品中磁卡表可装1-4个,适用于工矿宾馆、学校、民用住宅等用户的用电计量。分为明装、暗装和户外三种形式。每个磁卡表可设小室,用户可单独上锁,也可监视表的工作情况,方便使用。本产品可增加进线T接室,便于工程的进出接线方便。
XRB101-01系列电表箱是北京一户一工程的定型产品,内装磁卡表、表前隔离和表后自动开关。产品中磁卡表可装1-4个,适用于工矿宾馆、学校、民用住宅等用户的用电计量。分为明装、暗装和户外三种形式。每个磁卡表可设小室,用户可单独上锁,也可监视表的工作情况,方便使用。本产品可增加进线T接室,便于工程的进出接线方便。
产品详情:
【商品名称】电表箱XRB101-01 【防护等级】IP30
【安装形式】暗装 【额定电流】63A
【质量许可】CCC产品认证 【额定电压】AC 220V
【产品颜色】多色可选 【分段能力】6KA
【产品规格】多种规格可选 【产品货期】20个工作日内
【执行标准】GB7251.3-2006 【产品包装】木箱包装
【保质期限】两年(可延长质保) 【送货方式】货车送货到现场
【商品名称】电表箱XRB101-01 【防护等级】IP30
【安装形式】暗装 【额定电流】63A
【质量许可】CCC产品认证 【额定电压】AC 220V
【产品颜色】多色可选 【分段能力】6KA
【产品规格】多种规格可选 【产品货期】20个工作日内
【执行标准】GB7251.3-2006 【产品包装】木箱包装
【保质期限】两年(可延长质保) 【送货方式】货车送货到现场
产品特点:
1、抽出式箱芯结构,方便安装维护
1、抽出式箱芯结构,方便安装维护
2、箱芯具有深度调节功能
3、采用板后配线方式,盘面整洁
4、隧道式零地端子
5、箱体选用1.5mm优质冷轧钢板,无铆钉铆接工艺制造
概述:
XRB101-01型系列电表箱是北京一户一工程的定型产品,内装磁卡表、表前隔离和表后自动开关。产品中磁卡表可装1-4个,适用于工矿宾馆、学校、民用住宅等用户的用电计量。分为明装、暗装和户外三种形式。每个磁卡表可设小室,用户可单独上锁,也可监视表的工作情况,方便使用。本产品可增加进线T接室,便于工程的进出接线方便。
结构特点
箱体内可装配各种型号电子表、熔断器、断路开关、进出接线端子、空气开关等元件。供电部门根据不同用户的需要,组成具有多种不同功能的一个完整配电终端或计量装置。用户经国家质量检测技术性能达到GB17466-1998标准,通过国家3C强制认证和ISO9001:2000质量管理体系认证,能满足各地供电部门的技术要求
主电路方案和元件选择:
产品以磁卡电度表作为计量主元件。表前设隔离开关,表后设微断保护。微断模数化位数宽度为18mm。计量箱以电度表的数量确定外形尺寸。电度表为磁卡表,型号依工程或电力局指定。隔离开关和微型断路器,可以选择进口、合资或国产的各种模数化产品。如施耐德公司的C65系列,ABB公司的S260系列,西门子公司的5SX系列及漏电断路器。

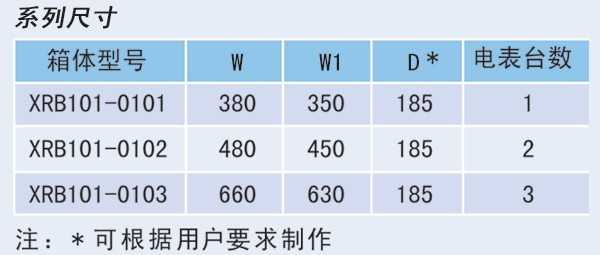

参考尺寸
订货须知:
1、用户在订货时,须注明配电箱的回路数,各回路相应的电流以及断路器的极数。
2、若需带漏电功能,则还需注明; 若需带总开关则请注明总开关的电流及极数。
3、注明进出线方向,进出线规格及对应的数量。
4、安装尺寸部分可参照上方的图片外形及安装举例。
5、动力照明混装时,配电箱的布局,外形,安装均和动力配电箱相同。
6、电表箱一般情况下,用户必须提供配电电气系统图。
